直流无刷电机的工作原理
2021-11-18(1079)次浏览

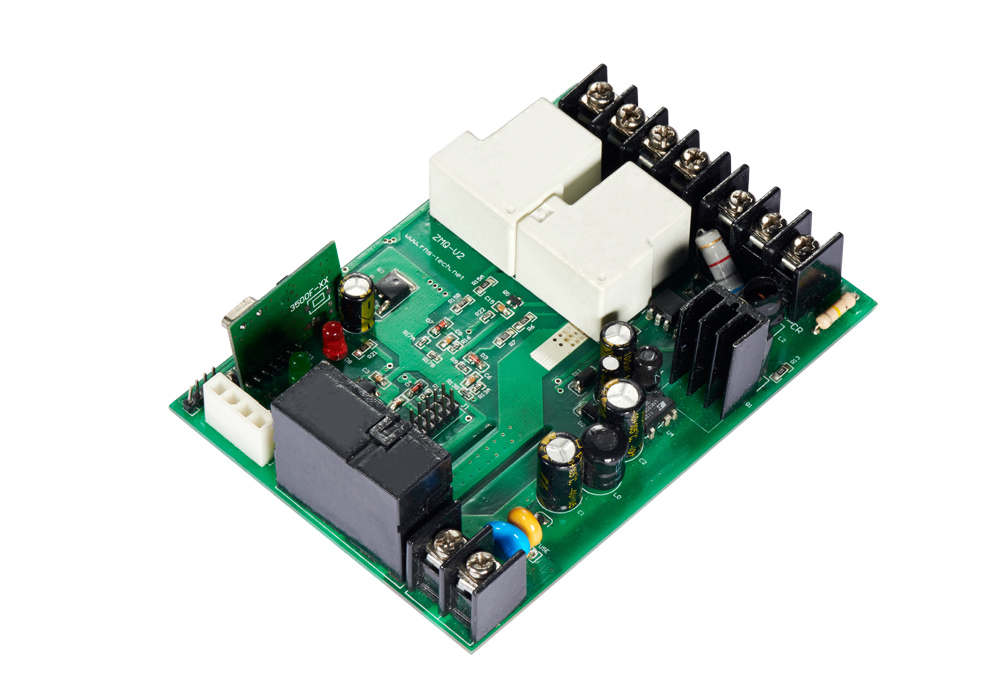

无刷直流电动机采用电子换向装置,代替了传统的机械换向装置(换向器和电刷),不但保留了直流电动机良好的调速与启动特性,而且具有交流电动机结构简单和维修方便等优点,这种电动机性能良好,工作可靠,因此,近年来迅速发展。传统型直流电动机电枢是旋转的,磁极是静止的,但无刷直流电动机于此相反,磁极是旋转的,电枢是静止的,电枢绕组的电流换向可借助位置传感器和电子开关电路来完成。
使电机无刷。无刷直流电动机一般由电动机、位置传感器、和电子开关三部分组成。电动机本身由多相(三相、四相、五相不等)电枢绕组定子和一定极对数的永磁体转子组成。AA、BB、CC表示电动机的三相定子绕组,NS是永久磁铁,是电动机的转子,PS是转子位置传感器,它的转子与电动机的转子同轴相连,BG1、BG2、BG3是电子开关线路的功率开关管,三相绕组A、B、C分别于BG1、BG2、BG3相串联后接到电源上。它的动作原理是,由PS发出信号控制BG1、BG2、BG3等开关管的导通与截止,当开关管导通时,相应的定子绕组中,就有电流通过并产生磁场,该磁场与永磁转子磁极相互作用便产生力矩,使电动机转子旋转,由于位置传感器转子与电动机同轴相连,因此它的转子也跟着转动并依次地向BG1、BG2、BG3发出信号,控制其导通与截止,从而电枢绕组中的电流随着转子位置的变化依次序换向,使电枢磁场步进式旋转,电动机的转子就连续不断地旋转下去.
